熱水循環泵工作原理

家用熱水循環泵分為有回管和無回管兩種方式。他們的工作原理也略有不同，下面以一能循環泵為例，分別上圖來解析工作原理。

有回管的循環泵

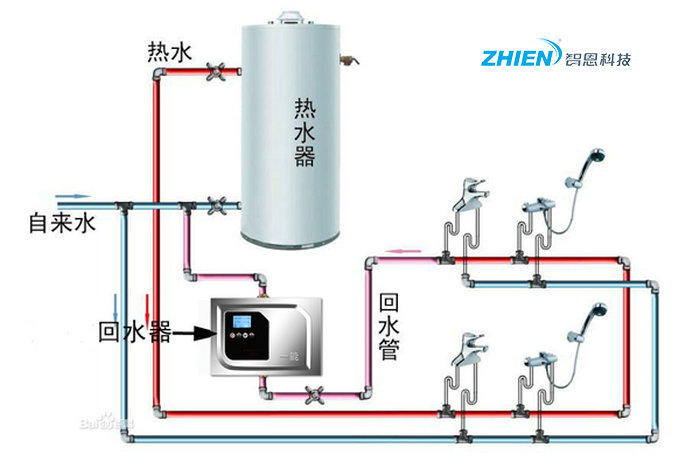

有回管循環泵工作原理圖

工作原理解析

在距離熱水器遠端的用水端加裝一個回水管，同時加裝一個溫度感應裝置和閥門。當我們用水的時候打開水龍頭，通過溫度感應裝置感應，若是冷水，則打開閥門，讓冷水經過回水管流入熱水器進行二次加熱；當溫度感應裝置感應到熱水來了之后，立馬關閉閥門，水龍頭就流出了熱水。

無回水管的循環泵

無回水管循環泵工作原理圖

工作原理解析

顧名思義，此系統沒有回水管，所以熱水管里冷卻的水不能循環到熱水器進行二次加熱。那么怎么處理熱水管里的冷水呢？一樣在用水端加裝一個溫度感應裝置和單向閥，這個單向閥是連接熱水管和冷水水管的。當溫度感應裝置感應到的是冷水，單向閥打開，把熱水管里的冷水排向冷水管；當出來熱水的時候，單向閥關閉，水龍頭里流出的自然就是熱水。

兩種工作模式對比

無回水管的回水系統只能用一次打開一次，使用上相對麻煩一點。有回管的循環泵系統可以選擇溫控、定時等模式，在選擇模式上選項多一點。如果考慮到要安裝回水系統，建議裝修的時候預留回水管。在選擇循環泵的時候要一個知名的牌子也尤為重要，畢竟服務會更好，有保障，建議使用一能家用回水系統。

熱水器循環泵正確安裝示意圖

現在很多的朋友都喜歡網上購買循環泵，但是自己拿回家發現并不怎么會安裝，而客服對你也是不咋搭理。那么熱水循環泵怎么安裝呢？在講這個話題前，我還是誠摯的邀請沒買循環泵的朋友建議選用一能的，畢竟有專業的售后服務團隊，比如我。下面進入主題，循環泵的安裝分為有回水管和無回水管，今天我分別來講解他們的安裝方法。

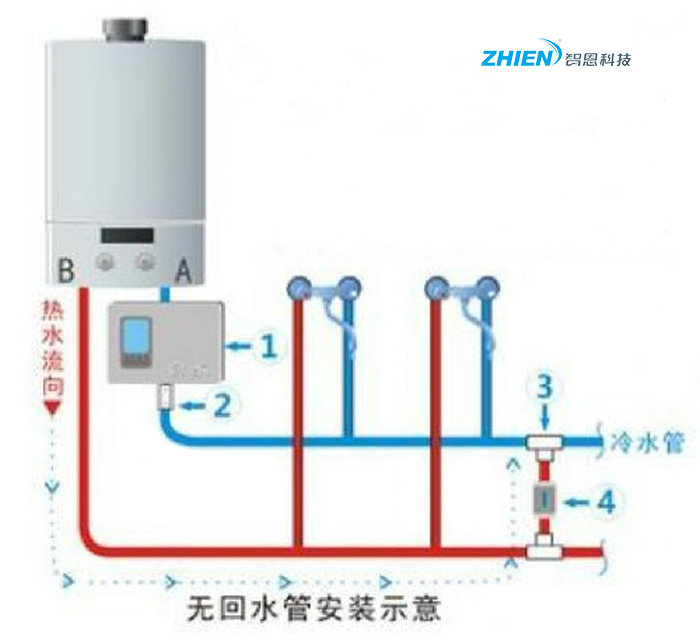

無回水管安裝示意圖

無回水管循環泵安裝示意圖

1、各安裝組件說明：①循環泵機組，②水控開關，③三通，④單向閥，⑤熱水器，A、B分別為熱水器的進水口與出水口。

2、①回水主機以及②水控開關一般裝于熱水器冷水進口A位置。

3、無循環泵安裝④單向閥時，一般將④單向閥安裝于熱水管末端，并和冷水管相連，水流方向?yàn)闊崴赶蚶渌?/p>

4、水控與溫度感應線的安裝：②水控開關一般裝于循環泵的底部或頂部，也可以串聯安裝在熱水器的冷水管或者熱水管上，不能安裝在回水管上，即打開熱水龍頭有水流流動的地方，②水控開關方能感應到。無回水管，可以將感溫探頭（感溫線的尾部），綁于循環泵的進口閥，探測回水的溫度。

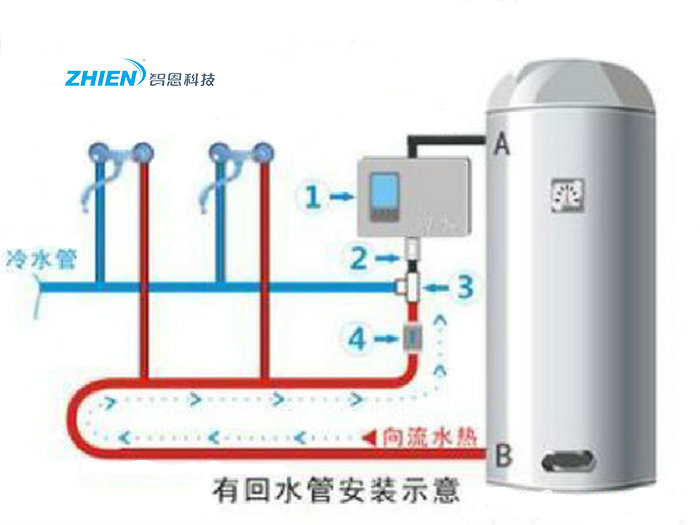

有回水管安裝示意圖

有回管循環泵安裝示意圖

1、各安裝組件說明：①循環泵機組，②水控開關，③三通，④單向閥，⑤熱水器，A、B分別為熱水器的進水口與出水口。

2、①循環泵機組，②水控開關，③三通，④單向閥，⑤熱水器，A、B分別為熱水器的進水口與出水口。①回水主機以及②水控開關一般裝于熱水器冷水進口A位置。

3、有回水管安裝④單向閥時，一般將④單向閥安裝回水管末端，并和冷水管相連，水流方向?yàn)榛厮赶蚶渌?/p>

4、水控與溫度感應線的安裝：②水控開關一般裝于循環泵的底部或頂部，也可以串聯安裝在熱水器的冷水管或者熱水管上，不能安裝在回水管上，即打開熱水龍頭有水流流動的地方，②水控開關方能感應到。將溫度感應線的探頭（感溫線的尾部），綁在回水管上，便于探測器經過回水管的水溫。

安裝后調試

1、啟動循環泵，當循環泵工作時，能夠帶動熱水器啟動，并繼續工作。

2、機器各參數可以調節，并且能夠正常運行

3、水控功能正常。

回水管

熱水管從原點鋪設到末端后，將水管不間斷的沖遠端在彎回到鋪設的原點。
