地暖安裝示意圖-最詳細圖文結合

地暖在生活之中很常見，可以給室內帶來溫暖，使用中，很少有人會注意到地暖安裝示意圖，可能沒有這個意識吧。若有了解的機會，你是否想要了解地暖安裝示意圖呢？若懂學習安裝細節，可看下面的文章。

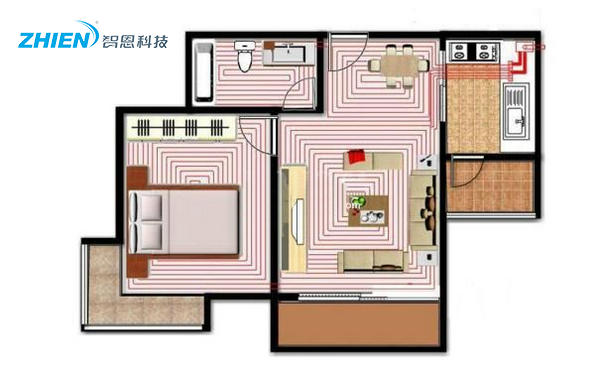

地暖安裝示意圖,史上最詳細圖文結合,何愁看不懂！

地暖安裝示意圖指南

1、邊界保溫條

邊界保溫條要貼在采暖區域的墻面上，以防熱量透過墻體散走，影響保暖效果。鋪貼之前，先對墻體進行打掃，保持干凈，以防鋪貼后脫落，好增加粘性。

地暖安裝示意圖,史上最詳細圖文結合,何愁看不懂！

2、白晶擠塑板

白晶擠塑板在鋪貼之前，需要保證原始地面平整度，利于擠塑板平整鋪開，利于施工。擠塑板之前，要采用鋁箔膠帶連接，以防熱量通過縫隙流失。

地暖安裝示意圖,史上最詳細圖文結合,何愁看不懂！

3、鋁箔膠帶

鋁箔膠帶可以防止熱量流失，白晶擠塑板要用鋁箔膠帶密封好，這個環節不要出錯。

地暖安裝示意圖,史上最詳細圖文結合,何愁看不懂！

4、反射膜

反射膜在施工中，要鋪貼平整，盡量減少褶皺，還要注意鋪貼的方格，也要整齊，遮擋要嚴密，不能有保溫板和地面漏鋪問題。

地暖安裝示意圖,史上最詳細圖文結合,何愁看不懂！

5、盤管

地面盤管要使用卡釘固定，卡釘垂直插入保溫層，注意間距，不按照提前設計的距離來，不要隨意更改。同時，卡釘數量也要控制好，以防使用過多，破壞了保溫層。

地暖安裝示意圖,史上最詳細圖文結合,何愁看不懂！

6、分集水器

在安裝中，以防滲水，需要使用生料帶進行纏繞密封，按照順時針的方向執行，厚度自行控制，不要讓金屬配件安裝不好。

地暖安裝示意圖,史上最詳細圖文結合,何愁看不懂！

7、彎管器

地暖管道彎曲的部分，在使用中，很容易孫道損壞，因此，分水器到地面之間的地暖管道，必須使用全新的彎管器加以保護。

地暖安裝示意圖,史上最詳細圖文結合,何愁看不懂！

8、保溫套管

主管和彎管器到地面部分的地暖管道必須使用保溫套管，主要是防止下凡溫度過高，讓管道損壞。安裝時，要注意保溫套管的顏色和規格，以實際安裝需求位置，定要采用一樣的。，便于安裝和后期維修。

地暖安裝示意圖,史上最詳細圖文結合,何愁看不懂！

地暖安裝示意圖，上文已經講解完畢了，它一共有8個環節，閱讀后，對其中的細節有所了解，施工時，要加以注意，以免降低安裝質量。
